CK5230 CNC Double Column Cnc Vertical Turning Lathe 3000 มม ซีเมนส์ 808Dsl การควบคุม

MOQ:	ต่อรองได้
ราคา:	$212,800 (subject to the contract)
ระยะเวลาการจัดส่ง:	1 ปี

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด

ZIBO, จีน

ชื่อแบรนด์

Lushen

ได้รับการรับรอง

JB/GB

หมายเลขรุ่น

ซีเค5230

สูงสุด เส้นผ่าศูนย์กลางวงเลี้ยว:

φ3000มม.

เส้นผ่านศูนย์กลางของโต๊ะ:

φ2500มม.

สูงสุด ความสูงของชิ้นงาน:

2000 มม

Max. สูงสุด workpiece weight น้ำหนักชิ้นงาน:

WorkTable Speed (Stages & Range):

2 เกียร์เชิงกล/ตัวแปร stepless & 0.2 ~ 45 รอบต่อนาที

Tool Post อัตราฟีด (ประเภทและช่วง):

ตัวแปร Stepless & 0.1-500 มม./นาที

เครื่องมือโพสต์ความเร็วในการสำรวจอย่างรวดเร็ว:

2500 มม./นาที

การโพสต์เครื่องมือสูงสุด (แกน x):

-50 ถึง +1900mm

การเดินทางในแนวดิ่ง Ram (แกน z):

1,000 มม

ขนาดตัดขวางของ RAM:

200 × 255 มม.

เครื่องมือด้านซ้ายโพสต์ความจุแรงตัด:

35 kN (ควบคุม CNC)

เครื่องมือที่ถูกต้องโพสต์ความจุแรงตัดแรง:

40 kN (ธรรมดา)

แรงตัดรวมสูงสุดที่ WorkTable:

85 knm

เครื่องมือการตัดแต่งเครื่องมือทั่วไป:

การเดินทางสูงสุดของ Crossrail:

1500 มม

ความเร็วในการยก Crossrail:

350 มม./นาที

พลังมอเตอร์ยก Crossrail:

7.5 กิโลวัตต์

ระบบฟีดเซอร์โวมอเตอร์แรงบิด (แนวนอนและแนวตั้ง):

20.5 นาโนเมตร

พลังงานมอเตอร์หลัก (ไดรฟ์ความถี่ตัวแปร AC):

55 กิโลวัตต์

น้ำหนักเครื่องโดยประมาณ:

43 เมตริกตัน

ขนาดของเครื่อง (L × W × H):

7200 × 5200 × 5800 มม.

ความแม่นยำของตำแหน่ง:

≤0.1/1,000 มม.

ทำซ้ำความแม่นยำของตำแหน่ง:

≤0.02/1,000 มม.

ความเรียบของพื้นผิวโต๊ะ:

0.03 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

Table Face Runout (Axial):

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

ตารางรัศมีรัศมี:

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

การเคลื่อนที่แบบขนานของเครื่องมือการเคลื่อนที่ในแนวนอนไปยังพื้นผิวโต๊ะ:

0.03mm/1000mm

การเคลื่อนไหวในแนวตั้งของเครื่องมือการเคลื่อนที่แนวนอน (ซ้ายขวา) ไปยังพื้นผิวโต๊ะ:

0.03mm/1000mm

การเคลื่อนไหวแนวนอนของผู้ให้บริการแนวนอน (ด้านหน้า) ไปยังพื้นผิวโต๊ะ:

0.06 มม./1000 มม.

ความแม่นยำในการตัดเฉือนรูปทรงกระบอก:

0.02/300 มม.

ความแม่นยำของการตัดเฉือนพื้นผิวแบน:

0.04 มม./1,000 มม.

พื้นผิวแบน/ทรงกระบอกหยาบ:

Ra1.6μm

ความหยาบของพื้นผิวที่มีรูปร่าง:

Ra3.2μm

เน้น:

เครื่องหมุน cnc แบบตั้ง 3000mm

เครื่องหมุน CNC สูงสองคอลัมน์

ผู้ผลิต เครื่องหมุน CNC แบบตั้ง 3000 มม

คำอธิบายผลิตภัณฑ์

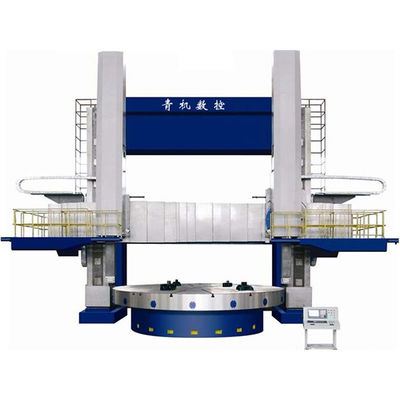

CK5230 CNC Double-Column Vertical Lathe หนัก 3000 มม วงกลมหมุน Siemens 808Dsl การควบคุม

ภาพรวมสินค้า:

การออกแบบหอคอยสองหลัง:ประกอบด้วยมังกร CNC และมังกรมือหนึ่ง
ความจุสูง:สามารถรับมือชิ้นงานได้ถึง 25 ตัน
ความแม่นยําสูง:ความแม่นยําการตั้งตําแหน่ง ≤ 0,1/1000mm และความซ้ําของ ≤ 0.02/1000mm
การทํางานที่มีประสิทธิภาพ:ระยะความเร็วสปินด์ต่อเนื่องจาก 0.2 ถึง 45 รอบ / นาที
การตัดงานหนัก:ปราสาทซ้าย CNC และปราสาทขวามือสําหรับการตัดหลากหลาย
ระบบควบคุม SIEMENS ที่ทันสมัยรับประกันการทํางานของเครื่องจักรที่แม่นยําและน่าเชื่อถือ

คําอธิบายสินค้า:

รายการCK5230 เครื่องหมุน CNC สูงเป็นเครื่องมือที่มีความทันสมัย ที่พัฒนาโดยวิศวกรของเรา โดยรวมเทคนิคการออกแบบระดับประเทศและระดับนานาชาติ ที่มีความละเอียดสูงและทนทานเครื่องหมุนนี้ถูกออกแบบมาสําหรับงานตัดที่หนัก เช่น การหมุนกระบอก, ผิวโค้งทรงโขง, ผิวคล้อง, และซับซ้อน. อุปกรณ์พร้อมกับหอคอยสอง หน CNC และมือหนึ่ง CK5230 สามารถจัดการกับวัสดุและชิ้นงานที่หลากหลาย, รวมถึงโลหะดํา,โลหะเหลืองและวัสดุที่ไม่ใช่โลหะบางส่วน

โครงสร้างที่แข็งแกร่งของเครื่องมีหม้อท่อ HT250 ความแข็งแกร่งสูง ในขณะที่พื้นผิวแนวทางแข็งแกร่งถึง HB200 หรือสูงกว่าผ่านการดับความถี่สูง, ให้ความทนทานการสวมใส่ที่ดีเยี่ยมมีความสามารถในการรองรับชิ้นงานหนักถึง 25 ตัน, เครื่อง CK5230 เหมาะสําหรับการผลิตชิ้นเดียวและชุดเล็ก โดยเฉพาะในอุตสาหกรรมที่มีความหลากหลายของชิ้นส่วนสูง

ปริมาตรสินค้า:

ปริมาตร	รายละเอียด	ปริมาตร	รายละเอียด
กว้างหมุนสูงสุด	Φ3000 มม	การเดินทางเครื่องมือสูงสุด (แกน X)	-50 ~ 1900 มม.
กว้างตาราง	Φ2500 มม.	การเคลื่อนไหวด้านล่างของสปินด์ (แกน Z)	ขนาด: 1000 mm
ความสูงของชิ้นงานสูงสุด	ขนาด:	ขนาดส่วนสปินด์	200 x 200 มม.
น้ําหนักชิ้นงานสูงสุด	25 ตัน	แรงตัดหอกซ้าย	35 kN
ระยะความเร็วของสปินด์	0.2 ~ 45 รอบ / นาที	แรงตัดหอกขวา	40 kN
ระยะความเร็วการให้เครื่องมือ	0.1 ~ 500 มม/นาที	พลังการตัดสปินด์ทั้งหมด	85 kNm

ระวังการใช้:

การติดตั้ง:ให้แน่ใจว่าพื้นฐานถูกเตรียมไว้ก่อนการติดตั้ง
การปรับน้ํามัน:ใช้น้ํามันที่แนะนํา และรักษาการปรับน้ํามันเป็นประจํา สําหรับส่วนเคลื่อนไหวทั้งหมด
สังคมเก็บเครื่องในสภาพที่สะอาด แห้ง ไม่ให้มีสารกัด
อุณหภูมิหลีกเลี่ยงการทํางานในสภาพแวดล้อมที่มีอัตราการเปลี่ยนแปลงอุณหภูมิมากกว่า 40 °C

สถานการณ์การใช้สินค้า:

การบินอวกาศ:การแปรรูปแม่นยําของส่วนประกอบเครื่องบินที่หนักและซับซ้อน
ประเภทรถยนต์:การผลิตชิ้นส่วนที่ต้องการความละเอียดสูงและชิ้นงานขนาดใหญ่ เช่น ส่วนประกอบของเครื่องยนต์และกระเป๋าแปลง
พลังงาน:เหมาะสําหรับการแปรรูปองค์ประกอบขนาดใหญ่ที่ใช้ในอุตสาหกรรมพลังงาน รวมถึงทูไบน์และอุปกรณ์หนัก
เครื่องจักรหนัก:เหมาะสําหรับการแปรรูปส่วนใหญ่ของเครื่องจักรอุตสาหกรรมที่ต้องการแรงตัดและความละเอียดสูง
การป้องกัน:ใช้ในอุปกรณ์การป้องกันในการผลิตส่วนประกอบที่หนักและแม่นยํา

แท็ก:

ผลิตภัณฑ์

MOQ:	ต่อรองได้
ราคา:	$212,800 (subject to the contract)
ระยะเวลาการจัดส่ง:	1 ปี

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด

ZIBO, จีน

ชื่อแบรนด์

Lushen

ได้รับการรับรอง

JB/GB

หมายเลขรุ่น

ซีเค5230

สูงสุด เส้นผ่าศูนย์กลางวงเลี้ยว:

φ3000มม.

เส้นผ่านศูนย์กลางของโต๊ะ:

φ2500มม.

สูงสุด ความสูงของชิ้นงาน:

2000 มม

Max. สูงสุด workpiece weight น้ำหนักชิ้นงาน:

25 ต

WorkTable Speed (Stages & Range):

2 เกียร์เชิงกล/ตัวแปร stepless & 0.2 ~ 45 รอบต่อนาที

Tool Post อัตราฟีด (ประเภทและช่วง):

ตัวแปร Stepless & 0.1-500 มม./นาที

เครื่องมือโพสต์ความเร็วในการสำรวจอย่างรวดเร็ว:

2500 มม./นาที

การโพสต์เครื่องมือสูงสุด (แกน x):

-50 ถึง +1900mm

การเดินทางในแนวดิ่ง Ram (แกน z):

1,000 มม

ขนาดตัดขวางของ RAM:

200 × 255 มม.

เครื่องมือด้านซ้ายโพสต์ความจุแรงตัด:

35 kN (ควบคุม CNC)

เครื่องมือที่ถูกต้องโพสต์ความจุแรงตัดแรง:

40 kN (ธรรมดา)

แรงตัดรวมสูงสุดที่ WorkTable:

85 knm

เครื่องมือการตัดแต่งเครื่องมือทั่วไป:

±30°

การเดินทางสูงสุดของ Crossrail:

1500 มม

ความเร็วในการยก Crossrail:

350 มม./นาที

พลังมอเตอร์ยก Crossrail:

7.5 กิโลวัตต์

ระบบฟีดเซอร์โวมอเตอร์แรงบิด (แนวนอนและแนวตั้ง):

20.5 นาโนเมตร

พลังงานมอเตอร์หลัก (ไดรฟ์ความถี่ตัวแปร AC):

55 กิโลวัตต์

น้ำหนักเครื่องโดยประมาณ:

43 เมตริกตัน

ขนาดของเครื่อง (L × W × H):

7200 × 5200 × 5800 มม.

ความแม่นยำของตำแหน่ง:

≤0.1/1,000 มม.

ทำซ้ำความแม่นยำของตำแหน่ง:

≤0.02/1,000 มม.

ความเรียบของพื้นผิวโต๊ะ:

0.03 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

Table Face Runout (Axial):

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

ตารางรัศมีรัศมี:

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

0.03mm/1000mm

การเคลื่อนไหวแนวนอนของผู้ให้บริการแนวนอน (ด้านหน้า) ไปยังพื้นผิวโต๊ะ:

0.06 มม./1000 มม.

ความแม่นยำในการตัดเฉือนรูปทรงกระบอก:

0.02/300 มม.

ความแม่นยำของการตัดเฉือนพื้นผิวแบน:

0.04 มม./1,000 มม.

พื้นผิวแบน/ทรงกระบอกหยาบ:

Ra1.6μm

ความหยาบของพื้นผิวที่มีรูปร่าง:

Ra3.2μm

จำนวนสั่งซื้อขั้นต่ำ:

ต่อรองได้

ราคา:

$212,800 (subject to the contract)

เวลาการส่งมอบ:

1 ปี

เน้น

เครื่องหมุน cnc แบบตั้ง 3000mm

เครื่องหมุน CNC สูงสองคอลัมน์

ผู้ผลิต เครื่องหมุน CNC แบบตั้ง 3000 มม

คำอธิบายผลิตภัณฑ์

CK5230 CNC Double-Column Vertical Lathe หนัก 3000 มม วงกลมหมุน Siemens 808Dsl การควบคุม

ภาพรวมสินค้า:

การออกแบบหอคอยสองหลัง:ประกอบด้วยมังกร CNC และมังกรมือหนึ่ง
ความจุสูง:สามารถรับมือชิ้นงานได้ถึง 25 ตัน
ความแม่นยําสูง:ความแม่นยําการตั้งตําแหน่ง ≤ 0,1/1000mm และความซ้ําของ ≤ 0.02/1000mm
การทํางานที่มีประสิทธิภาพ:ระยะความเร็วสปินด์ต่อเนื่องจาก 0.2 ถึง 45 รอบ / นาที
การตัดงานหนัก:ปราสาทซ้าย CNC และปราสาทขวามือสําหรับการตัดหลากหลาย
ระบบควบคุม SIEMENS ที่ทันสมัยรับประกันการทํางานของเครื่องจักรที่แม่นยําและน่าเชื่อถือ

คําอธิบายสินค้า:

ปริมาตรสินค้า:

ปริมาตร	รายละเอียด	ปริมาตร	รายละเอียด
กว้างหมุนสูงสุด	Φ3000 มม	การเดินทางเครื่องมือสูงสุด (แกน X)	-50 ~ 1900 มม.
กว้างตาราง	Φ2500 มม.	การเคลื่อนไหวด้านล่างของสปินด์ (แกน Z)	ขนาด: 1000 mm
ความสูงของชิ้นงานสูงสุด	ขนาด:	ขนาดส่วนสปินด์	200 x 200 มม.
น้ําหนักชิ้นงานสูงสุด	25 ตัน	แรงตัดหอกซ้าย	35 kN
ระยะความเร็วของสปินด์	0.2 ~ 45 รอบ / นาที	แรงตัดหอกขวา	40 kN
ระยะความเร็วการให้เครื่องมือ	0.1 ~ 500 มม/นาที	พลังการตัดสปินด์ทั้งหมด	85 kNm

ระวังการใช้:

การติดตั้ง:ให้แน่ใจว่าพื้นฐานถูกเตรียมไว้ก่อนการติดตั้ง
การปรับน้ํามัน:ใช้น้ํามันที่แนะนํา และรักษาการปรับน้ํามันเป็นประจํา สําหรับส่วนเคลื่อนไหวทั้งหมด
สังคมเก็บเครื่องในสภาพที่สะอาด แห้ง ไม่ให้มีสารกัด
อุณหภูมิหลีกเลี่ยงการทํางานในสภาพแวดล้อมที่มีอัตราการเปลี่ยนแปลงอุณหภูมิมากกว่า 40 °C

สถานการณ์การใช้สินค้า:

การบินอวกาศ:การแปรรูปแม่นยําของส่วนประกอบเครื่องบินที่หนักและซับซ้อน
ประเภทรถยนต์:การผลิตชิ้นส่วนที่ต้องการความละเอียดสูงและชิ้นงานขนาดใหญ่ เช่น ส่วนประกอบของเครื่องยนต์และกระเป๋าแปลง
พลังงาน:เหมาะสําหรับการแปรรูปองค์ประกอบขนาดใหญ่ที่ใช้ในอุตสาหกรรมพลังงาน รวมถึงทูไบน์และอุปกรณ์หนัก
เครื่องจักรหนัก:เหมาะสําหรับการแปรรูปส่วนใหญ่ของเครื่องจักรอุตสาหกรรมที่ต้องการแรงตัดและความละเอียดสูง
การป้องกัน:ใช้ในอุปกรณ์การป้องกันในการผลิตส่วนประกอบที่หนักและแม่นยํา
