Lushen CK5240 CNC สายหมุนตั้ง ความแม่นยําสูง ความเร็วการผลิตสมาร์ท 2500mm / นาที

MOQ:	ต่อรองได้
ราคา:	$268,800 (subject to the contract)
ระยะเวลาการจัดส่ง:	1 ปี

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด

ZIBO, จีน

ชื่อแบรนด์

Lushen

ได้รับการรับรอง

JB/GB

หมายเลขรุ่น

CK5240

สูงสุด เส้นผ่าศูนย์กลางวงเลี้ยว:

φ4000มม.

เส้นผ่านศูนย์กลางของโต๊ะ:

φ3500มม.

สูงสุด ความสูงของชิ้นงาน:

2500 มม

Max. สูงสุด workpiece weight น้ำหนักชิ้นงาน:

WorkTable Speed (Stages & Range):

2 เกียร์เชิงกล/ตัวแปร stepless & 0.2 ~ 41rpm

Tool Post อัตราฟีด (ประเภทและช่วง):

ตัวแปร Stepless & 0.1-500 มม./นาที

เครื่องมือโพสต์ความเร็วในการสำรวจอย่างรวดเร็ว:

2500 มม./นาที

การโพสต์เครื่องมือสูงสุด (แกน x):

-50 ถึง +2200 มม.

การเดินทางในแนวดิ่ง Ram (แกน z):

1250 มม

ขนาดตัดขวางของ RAM:

240 × 240 มม.

เครื่องมือด้านซ้ายโพสต์ความจุแรงตัด:

40 kN (ควบคุม CNC)

เครื่องมือที่ถูกต้องโพสต์ความจุแรงตัดแรง:

55 kN (ธรรมดา)

แรงตัดรวมสูงสุดที่ WorkTable:

95 knm

เครื่องมือการตัดแต่งเครื่องมือทั่วไป:

การเดินทางสูงสุดของ Crossrail:

2000มม

ความเร็วในการยก Crossrail:

320 มม./นาที

พลังมอเตอร์ยก Crossrail:

7.5 กิโลวัตต์

ระบบฟีดเซอร์โวมอเตอร์แรงบิด (แนวนอนและแนวตั้ง):

20.5 นาโนเมตร

พลังงานมอเตอร์หลัก (ไดรฟ์ความถี่ตัวแปร AC):

55 กิโลวัตต์

น้ำหนักเครื่องโดยประมาณ:

54 เมตริกตัน

ขนาดของเครื่อง (L × W × H):

9500 × 5800 × 6600 มม.

ความแม่นยำของตำแหน่ง:

≤0.1/1,000 มม.

ทำซ้ำความแม่นยำของตำแหน่ง:

≤0.02/1,000 มม.

ความเรียบของพื้นผิวโต๊ะ:

0.03 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

Table Face Runout (Axial):

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

ตารางรัศมีรัศมี:

0.02 มม./1000 มม. (มีความทนทานต่อ 0.01 มม. ต่อเส้นผ่านศูนย์กลาง 1,000 มม. เพิ่มขึ้น)

การเคลื่อนที่แบบขนานของเครื่องมือการเคลื่อนที่ในแนวนอนไปยังพื้นผิวโต๊ะ:

0.03mm/1000mm

การเคลื่อนไหวในแนวตั้งของเครื่องมือการเคลื่อนที่แนวนอน (ซ้ายขวา) ไปยังพื้นผิวโต๊ะ:

0.03mm/1000mm

การเคลื่อนไหวแนวนอนของผู้ให้บริการแนวนอน (ด้านหน้า) ไปยังพื้นผิวโต๊ะ:

0.06 มม./1000 มม.

ความแม่นยำในการตัดเฉือนรูปทรงกระบอก:

0.02/300 มม.

ความแม่นยำของการตัดเฉือนพื้นผิวแบน:

0.04 มม./1,000 มม.

พื้นผิวแบน/ทรงกระบอกหยาบ:

Ra1.6μm

ความหยาบของพื้นผิวที่มีรูปร่าง:

Ra3.2μm

เน้น:

เครื่องหมุน CNC แบบตั้งแม่นยํา

เครื่องหมุนตั้งแม่นยํา

2500mm/min เครื่องหมุน CNC สูง

คำอธิบายผลิตภัณฑ์

CK5240 เครื่องหมุนตั้ง CNC ความแม่นยําสูง ความสามารถในการบรรทุกสูง

ภาพรวมสินค้า

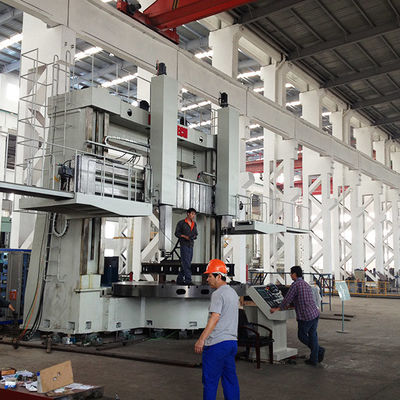

เครื่องหมุน CNC สูงสองคอลัมน์ที่ออกแบบมาเพื่อการหมุนที่มีความแม่นยําสูงและใช้งานหนัก
กว้างขวางในการหมุนสูงสุดไม่เกิน 4000 มิลลิเมตร และน้ําหนักชิ้นงานสูงสุด 40 ตัน
อุปกรณ์ที่มีการนําทางไฮโดรสแตตติกความแข็งแรงสูงและความแข็งแรงแบบสแตตติก / ดินามิกที่ก้าวหน้า
เหมาะสําหรับการแปรรูปวัสดุเหล็ก ไม่เหล็ก และวัสดุไม่โลหะบางชนิด
รองรับการหมุนหยาบและเสร็จของพื้นผิวทรงกระบอก, กลม, และราบ
ระบบ CNC ซีเมนส์หรือ GSK ที่บูรณาการพร้อมแกนที่ขับเคลื่อนด้วยเซอร์โว เพื่อการทํางานที่เรียบร้อยและน่าเชื่อถือ
ปรับปรุงสําหรับอุตสาหกรรม เช่น พลังงาน เครื่องจักรกลหนัก เครื่องบินอากาศ และการป้องกัน

คําอธิบายสินค้า

รายการเครื่องหมุนตั้ง CNC ซีรี่ย์ CK5240ได้ถูกออกแบบด้วยเทคโนโลยีที่ทันสมัย และการออกแบบ CAD ที่ดีที่สุด ที่รวมเมคาทรอนิกส์สําหรับการผลิตที่ทันสมัยเครื่องหมุน 2 คอลัมน์นี้ มีองค์ประกอบโครงสร้างที่แข็งแกร่ง ที่ทําให้มันสามารถรับมือกับภาระที่หนักมาก โดยยังคงมีความแม่นยําและความมั่นคง.

โต๊ะทํางานใช้ระบบยางไฮโดรสแตตติกความแม่นยําสูงและการส่งสองเกียร์กับมอเตอร์ 55 kW DC สําหรับการควบคุมทอร์คเรียบร้อยและการทํางานที่มั่นคงและสไลด์เวย์ทั้งหมดถูกสร้างขึ้นจากความแข็งแรงสูง, เหล็กเหล็กอัดความดันต่ํา เพื่อรับประกันอายุการใช้งานยาวนาน ความแข็งแรงอย่างพิเศษ และการปรับปรุงความร้อนอย่างน้อย

ด้วยสมรรถนะ CNC ที่ฉลาดและการขับเคลื่อน servo ที่เป็นอิสระ ตะแกรงเครื่องมือซ้ายถูกควบคุมด้วยตัวเลขอย่างเต็มที่ ทําให้การแปรรูปหลายแกนความเร็วสูงและแม่นยําสูงเครื่องนี้เหมาะสําหรับเหล็กอะไหล่ทองแดงและอลูมิเนียมที่ต้องการการตัดลึกและความอดทนที่เข้มงวด

ปริมาตรเทคนิคหลัก

ปริมาตร	มูลค่า	ปริมาตร	มูลค่า
แม็กซ์ กว้างหมุน	Φ4000 มม	สูงของชิ้นงาน	3500 มม.
กว้างโต๊ะทํางาน	Φ3500 มม.	น้ําหนักของชิ้นงาน	40 ตัน
ระยะความเร็วของโต๊ะทํางาน	0.4 ราคา 40 รอบ / นาที	แม็กซ์ ทอร์คของโต๊ะทํางาน	200 kNm
อัตราการให้อาหารเร็ว	ขนาดความหนา	การลดระดับปริมาณอาหาร	0.1500 มิลลิเมตร/นาที
การเดินทางในแกน X (โพสเครื่องมือ)	-50 ~ 2600 มม.	การเดินทางในแกน Z (Ram)	1800 มม.
ระยะการเดินทางของรังสี	ขนาด 3000 มม	ความเร็วในการยกรัง	320 มิลลิเมตร/นาที
พลังงานของมอเตอร์หลัก (DC)	55 กิโลกรัม	น้ําหนักเครื่อง (ประมาณ)	140 ตัน

หมายเหตุการดําเนินงาน

ติดตามแผนกรากฐานที่ให้บริการ ก่อนการติดตั้งเครื่องจักรเพื่อให้แน่ใจว่าความสมบูรณ์แบบโครงสร้าง
การดําเนินงานทั้งหมดที่เกี่ยวข้องกับการยกหรือการขนส่งจะต้องดําเนินการโดยใช้เครื่องมือการวางเครื่องมือที่เหมาะสม
ให้แน่ใจว่าการจัดสรรและการปักขั้วขั้วไฟถูกต้อง ก่อนการใช้งาน
ระบบหล่อลื่นและระบบไฮดรอลิก ควรตรวจสอบเป็นประจํา เพื่อความเสด็จของความดันและการไหล
ใช้งานอินเตอร์เฟซ CNC (Siemens หรือ GSK) ตามคู่มือผู้ใช้และวิธีการรักษาความปลอดภัยที่ให้
ระหว่างการทํางานด้วยภาระหนัก ติดตามระดับความดันไฮโดรสแตตติก เพื่อป้องกันการอุ่นเกินของทางนํา
ทําการตรวจสอบความแม่นยําเป็นประจําและการปรับขนาดใหม่เพื่อรักษาความแม่นยําของการแปรรูปในเวลา

สถานการณ์การใช้งาน

อุปกรณ์การผลิตพลังงาน: การหมุนแบบแม่นยําของแผ่นหมุนเวียน, หมวกห่อและกล่อง
การผลิตเครื่องจักรหนัก: การแปรรูปเครื่องยนต์ขนาดใหญ่
ทางรถไฟและการขนส่ง: คานแกน, ล้อ และส่วนประกอบของเบรค
ส่วนประกอบเครื่องบินอวกาศ: อะไหล่เหล็กเหล็กเหล็กความแข็งแกร่งสูงที่ต้องการการตัดลึกและการเสร็จงานความละเอียด
อุตสาหกรรมป้องกัน: การแปรรูปชิ้นส่วนรถยนต์ป้อมรัง, กล่องและวงกลมโครงสร้างขนาดใหญ่
การทําเหมืองแร่และโลหะ: การหมุนของชิ้นส่วนทนทานการสวมและส่วนผสมการม้วนโลหะ
